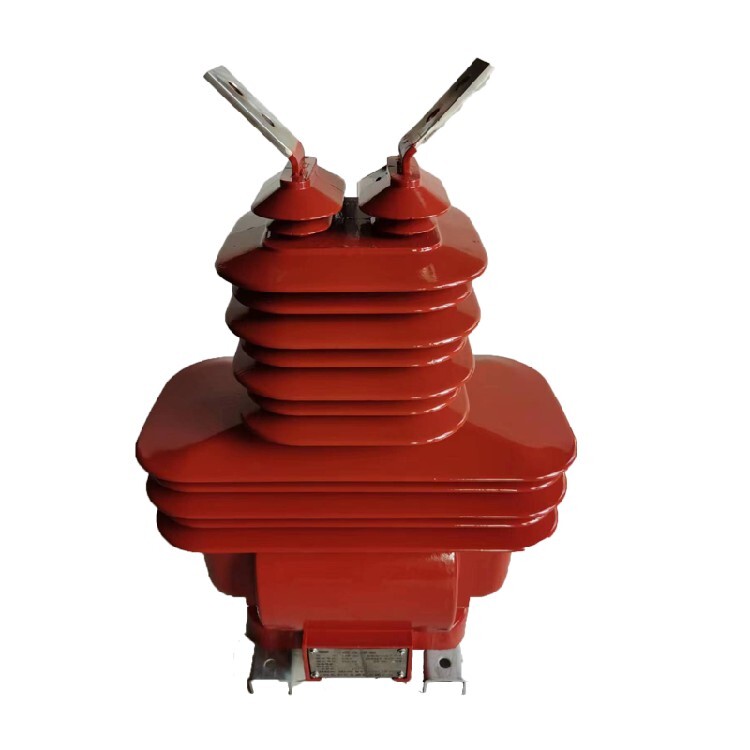

這是一種３５ＫＶ高壓戶外電流互感器，準確度能達到０.２Ｓ級　，電３５ＫＶ線路及變電站中監測線路電流的的電流互感器，容量是２０ＶＡ，可以加保護繞組，體積小，性能可靠本型號LZW-35型電流互感器（35KV戶外高壓電流互感器）采用戶外環氧樹脂真空澆注而成，全封閉支柱式結構，具有耐電弧，耐紫外線，耐老化等特點。適用于額定頻率50HZ，額定電壓35KV及以下戶外電力系統中作電流、電能測量及繼電保護用，是老式油浸產品的替代品。外形采用防雨傘裙，表面爬電距離大，二次端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是城鄉電網改造理想的換代產品。
二. 技術參數：
　　▲產品符合標準GB1208-2006和IEC之規定
　　▲額定絕緣水平：40.5/95/185KV
　　▲額定一二次電流，準確級組合，準確級及相應的額定二次輸出見表



四. 運輸及安裝需求
1、運輸過程中主體、表箱不得翻轉傾斜，并要采取防震措施。起吊時勾住箱體上的2個吊環，水平起吊。
2、在投入運行前應檢查互感器，核對操作元件的額定電壓，額定電流與實際情況是否相符。
3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。*存放應定期檢查環境是否符合要求，各部件是否完整。
五. 訂貨須知
訂貨時應詳細說明產品的型號、名稱、數量、電流互感器變比、等級、操作場所及交貨日期。
六. 隨機文件
1、產品合格證一份;
2、使用說明書一份;
3、裝箱單一份;
4、出廠檢驗報告一份。

JSZG（F）-6、JSZG（F）-10電壓互感器主要特點:
1、產品主要用于額定電壓為6KV、10KV電力系統中，其準確級次組合為0.2/0.5/6P，且主品符合標準的GB1207和IEC186規定！


2、該采用采和半封閉澆注澆注式結構設計，是繼三相五柱電壓互感器之后，用證互感器發生大量鐵磁諧振后而不被燒毀，從而更可靠的了整個電力系統的安全運行！


3、該互感器在設計生產時，采用了*工藝、簡化了結構，因此具有體積小，適應性等特點。
4、該產品具有良好的抗分頻、工頻諧振能力、可*運行在線路單相接地情況下、而無超溫之慮。


5、JSZG（F）-6、JSZG（F）-10電壓互感器鐵芯由單相雙柱式和三相三柱式鐵芯組成，采用冷軋硅鋼片疊裝而成，一，二次繞組采用環氧樹脂澆注，一次繞組為全絕緣、質量穩定，安全可靠！


6、該互感器接線圈中，除一、二次側接地外，嚴禁有其他接地點，否則當線路出現單相接地時會燒毀PT！

JSZG（F）-6、JSZG（F）-10電壓互感器技術參數

在電流互感器上，標注著自身的型號、參數，這決定著它們的不同，我們需要正確的去選擇好適用的電流互感器，將繼電保護。自動裝置和測量儀表等接入合適的次級，嚴格遵守技術規定與保護原理來完成電流互感器二次回路的連接，從而達到繼電保護等設備的正常運行，提高操作工程當中的穩定性與安全性。下面就來簡單介紹一下電流互感器的相關型號與參數。
